一站式PCBA智造廠家今天為大家講講在PCB設計中有哪些要點?PCB設計要點總結及注意事項。PCB設計是電子產品開發中至關重要的一部分，下面是一些PCB設計的要點和關鍵注意事項：

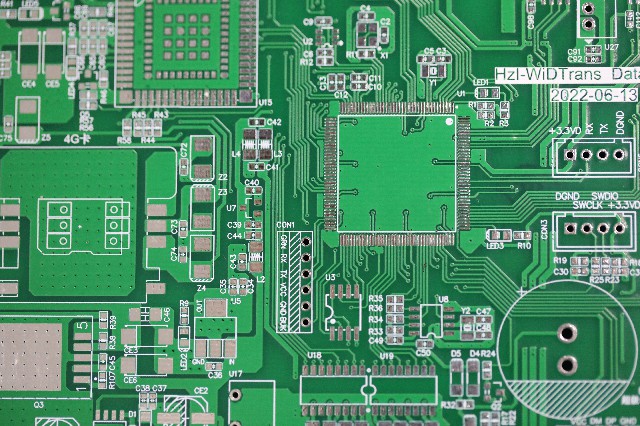

　　PCB設計要點總結及注意事項

　　1. 布局規劃：PCB的布局規劃是設計的基礎，要考慮元器件的位置、連線路線、電源和地面平面，以確保信號完整性和最佳性能。盡量減少信號線的長度，降低信號傳輸?shù)难舆t。

　　2. 匹配阻抗：確保信號線的阻抗與要傳輸?shù)男盘?hào)匹配，以減少反射和信號完整性問題。使用差分信號傳輸可以減少干擾。

　　3. 電源和地面平面：PCB上應該有穩定的電源和地面平面，以降低電磁干擾(EMI)和提供電源分配的穩定性。這有助于減少信號回流路徑的長度。

　　4. 適當?shù)膶哟危憾鄬覲CB可用于隔離不同信號，減少信號層間的干擾。選擇適當?shù)膶哟蝸?lái)滿足電路的需求。

　　5. 熱管理：考慮元器件的散熱需求，確保熱量能夠有效散發，避免過熱導致元器件損壞。

　　6. 定位孔和固定孔：在PCB上添加定位孔和固定孔，以便安裝和固定PCB到外殼或其他結構中。

　　7. 符號和標簽：為元器件和連線添加清晰的符號和標簽，以方便維護和故障排除。

　　8. 安全性和法規：確保PCB設計符合適用的安全性標準和法規，特別是對于電氣安全和電磁兼容性。

　　9. EMI抑制：采取必要的措施來減少電磁干擾，如添加屏蔽罩、地線平面、濾波器等。

　　10. 材料選擇：選擇適當?shù)腜CB材料，考慮介電常數、損耗因數和溫度特性，以滿足設計需求。

　　11. 測試和驗證：在實際制造之前，使用仿真工具來驗證設計的性能，進行原型測試以確保PCB工作正常。

　　12. 可維護性：考慮PCB的可維護性，使維修和維護工作更加容易。

　　13. 成本控制：盡量降低PCB制造成本，但不要以犧牲性能和質量為代價。

　　PCB設計要點的重要性在于確保電路板能夠正常工作，具有良好的信號完整性、穩定性和性能。因此，在PCB設計過程中需要仔細考慮這些要點。
