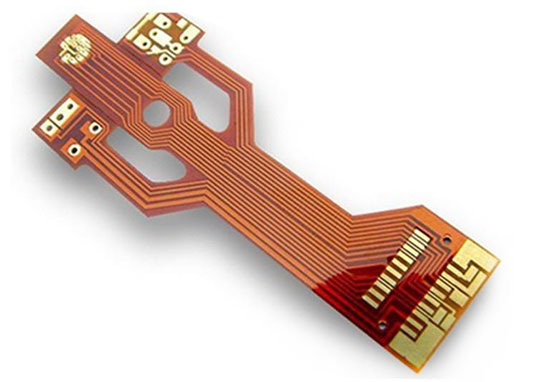

23年PCBA一站式行業經驗PCBA加工廠家今天為大家講講柔性PCB板烘烤除濕的具體溫濕度控制標準是什么?不同厚度FPC的烘烤時間如何確定。柔性板(FPC)的烘烤除濕沒有統一的強制標準,通常遵循IPC-1601等指南,并結合材料規格、板厚和暴露條件來確定具體參數。以下是行業內常用的參考標準與實踐方法。

FPC烘烤除濕溫濕度標準
1. 烘烤溫度
常規推薦:80–125℃
80–100℃:適用于多數SMT前除濕,可有效避免FPC變形或膠層老化,是較溫和的選擇。
105–125℃:適用于PI基材FPC,除濕效率更高,但需嚴格控制時間,以防材料性能下降。
高溫參考:120±5℃
部分工廠對存放超期的FPC采用此條件,但時間通常控制在1–4小時內,以防過烤。
注意上限
聚酰亞胺(PI)基材的長期工作溫度建議在140℃以下。
超過150℃可能導致基材分解、黃變或膠層脆化。
2. 烘烤時間
通用范圍:2–8小時
這是行業內最常見的除濕時間窗口,具體取決于板厚、層數和暴露情況。
注意上限
單次烘烤不建議超過24小時,否則可能導致材料老化、尺寸變化或銅箔剝離強度下降。
3. 環境濕度
烘烤過程:烤箱內部濕度由溫度決定,無需特別控制。
烘烤前后:
存儲:建議在20–25℃、相對濕度40–60%RH的環境中保存。
拆封后:拆封后建議在5天內完成上線,否則需重新烘烤。
不同厚度FPC烘烤時間確定
烘烤時間主要由等效板厚決定,而非物理厚度。等效板厚越大,所需時間越長。
1. 等效板厚估算
單/雙面FPC:等效板厚 ≈ 基材厚度 + 銅箔厚度。
多層/軟硬結合板:等效板厚 ≈ 所有PI、膠、FR4、鋼片等材料厚度之和。
2. 時間-厚度參考表 (80–100℃)
以下為行業內基于80–100℃烘烤的經驗參考,適用于PI基材FPC:
等效板厚
(mm) | 典型結構示例 | 建議烘烤時間
(80–100℃) |
|---|---|---|
≤
0.1 | 超薄單/雙面FPC | 2–4
小時 |
0.1
– 0.2 | 常規單/雙面FPC | 4–6
小時 |
0.2
– 0.3 | 厚銅或簡單多層FPC | 6–8
小時 |
>
0.3 | 復雜多層/軟硬結合板 | 8–12
小時 (需評估) |
3. 高溫(120℃)烘烤時間參考
部分工廠對超期FPC采用120±5℃烘烤,時間可參考下表:
存放時間 | 建議烘烤時間
(120±5℃) |
|---|---|
≤
2個月 | 1
小時 |
2–6個月 | 2
小時 |
6–12個月 | 4
小時 |
>
12個月 | 不推薦使用 |
注意:此條件下,時間不宜延長,以免過烤。
關鍵操作建議
首查廠商規格
優先遵循FPC制造商提供的烘烤建議,這是最權威的依據。
控制暴露時間
拆封后建議在5天內上線。若環境潮濕(>30%RH),暴露超過24小時即應考慮烘烤。
合理擺放
采用懸空或平鋪方式,板與板之間留有間隙,確保熱風循環通暢。
冷卻與周轉
烘烤后需在干燥環境中冷卻至室溫再使用。若48小時內未上線,建議重新真空包裝或放入干燥箱保存。
特殊結構處理
對于帶補強鋼片、膠粘劑或覆蓋膜的FPC,需特別注意其耐溫上限,避免烘烤導致性能劣化。
關于柔性PCB板烘烤除濕的具體溫濕度控制標準是什么?不同厚度FPC的烘烤時間如何確定的知識點,想要了解更多的,可關注領卓PCBA,如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識,歡迎留言獲取!
